AIエージェントがJMAG-Designerを直接操作

v0.4.4では、AIエージェントがJMAG-Designer／JMAG Modelerを直接操作できる範囲を拡大しました。設計者はチャットから、形状の変更、拘束・解析条件の設定、解析実行、結果の確認までを進められます。

形状編集と拘束設定をチャットから進める

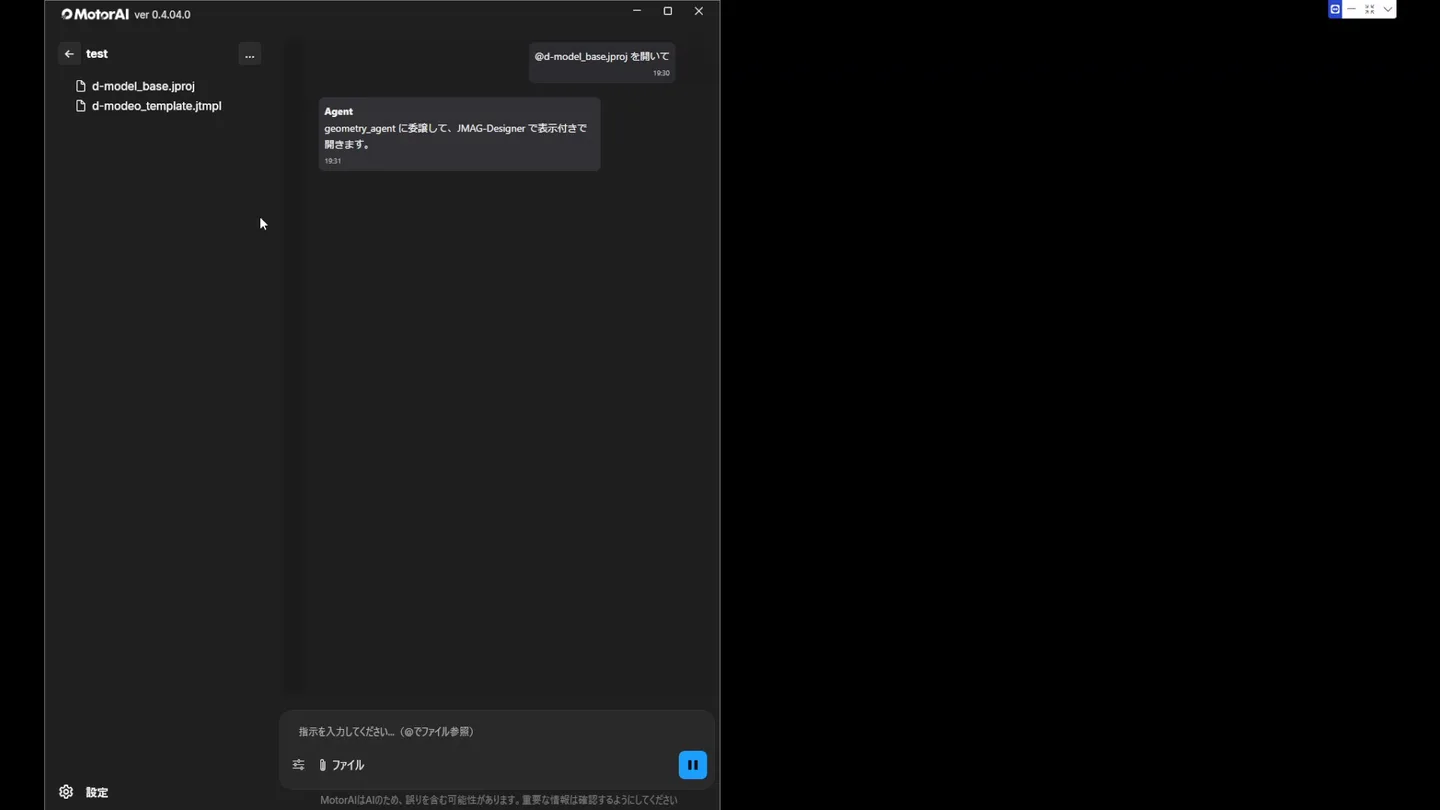

寸法などのパラメトリックな変更はJMAG上で、穴や溝の追加などはDXF編集で行います。JMAGプロジェクトは、入力欄からファイルを参照して開けます。

@d-model_base.jproj を開いて

元データを保ったままDXFを編集

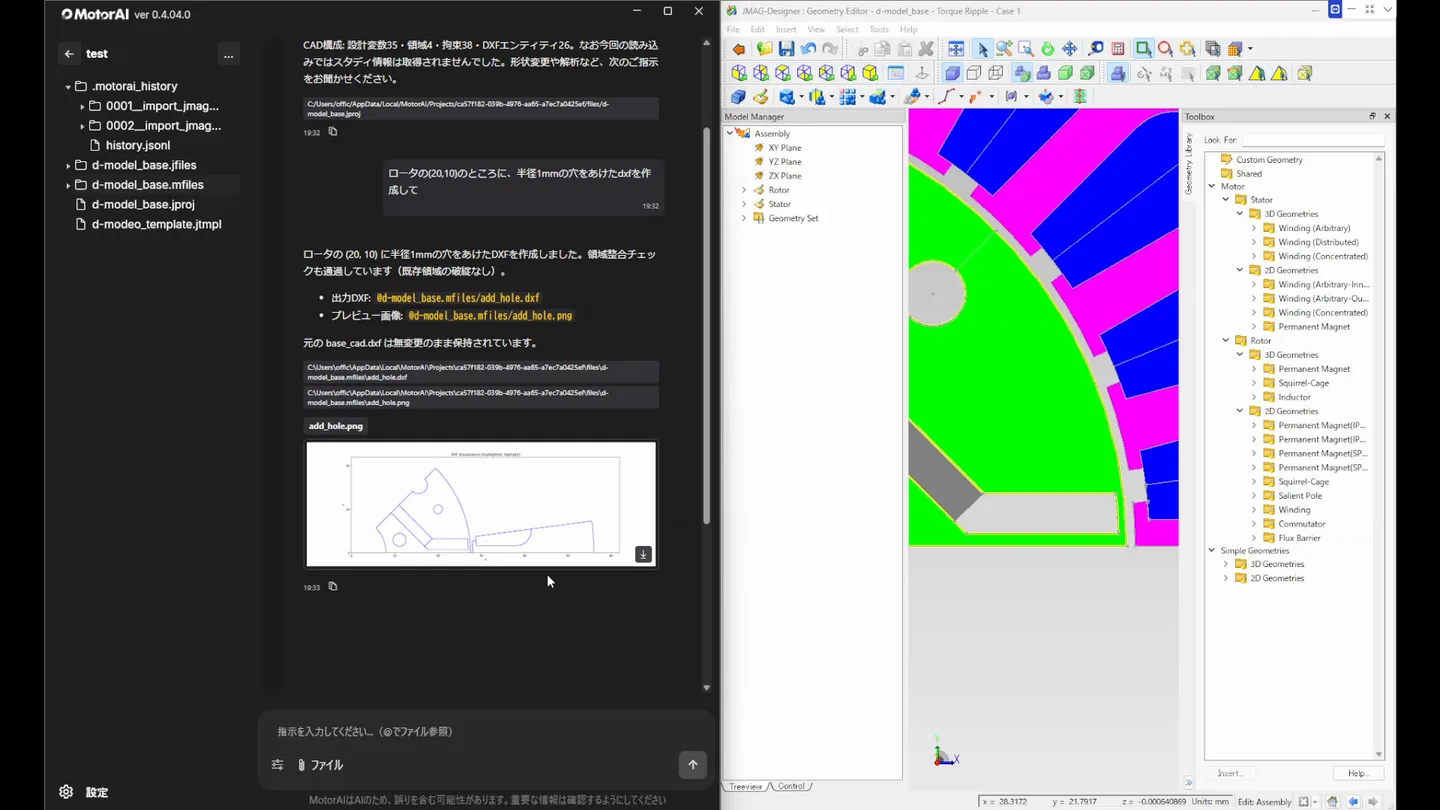

パラメトリックでない形状変更では、新しいDXFとプレビューを生成します。領域の整合性も確認し、元のファイルは変更しません。

ロータの(20,10)のところに、半径1mmの穴をあけたdxfを作成して

拘束と設計変数の整合を確認

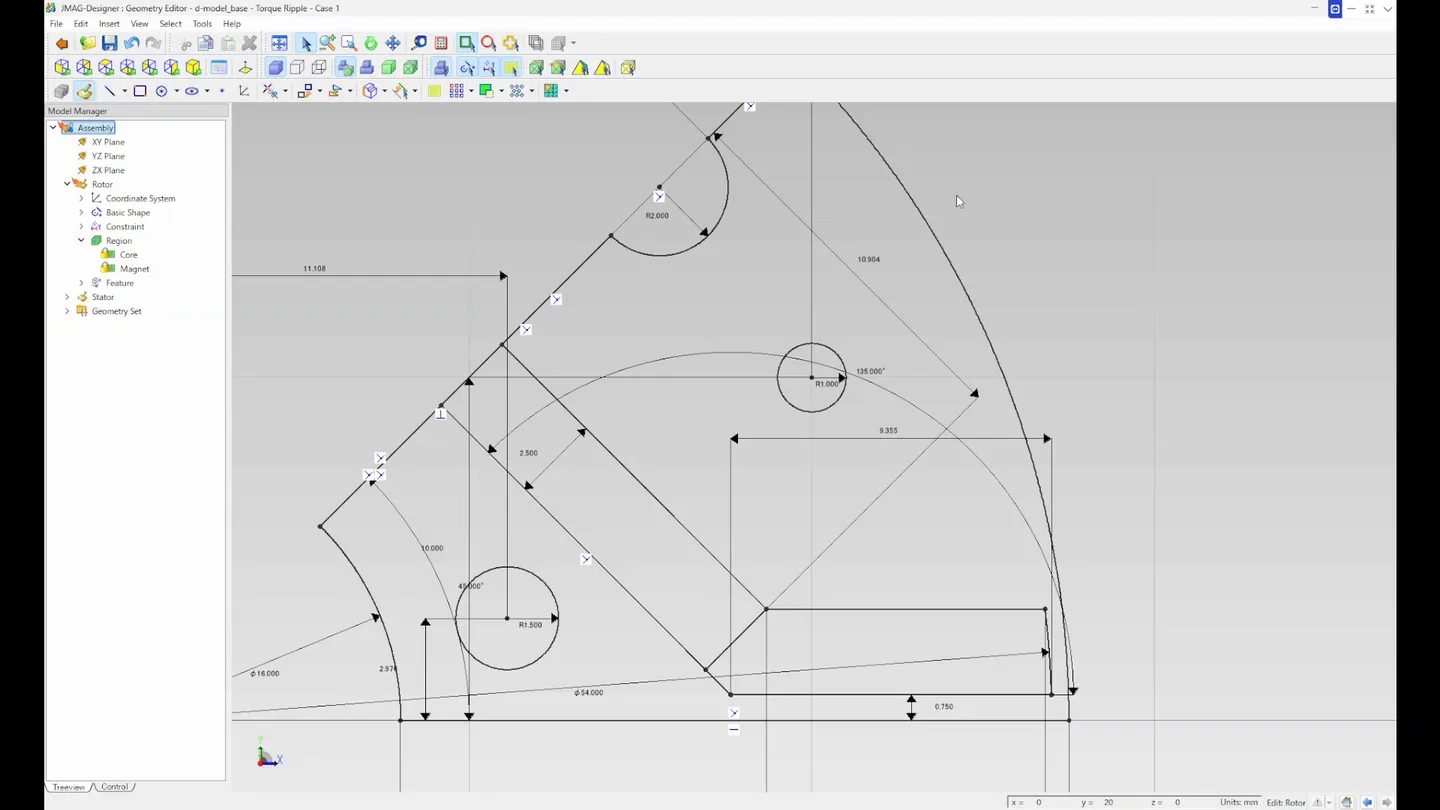

図面編集後の形状に寸法拘束とfeatureを設定し、JMAG-Designerへ取り込める状態まで処理します。手動で拘束を変更した場合は、未使用変数の削除や新しい拘束への変数割り当ても指示できます。

解析ケースの設定から結果の可視化まで

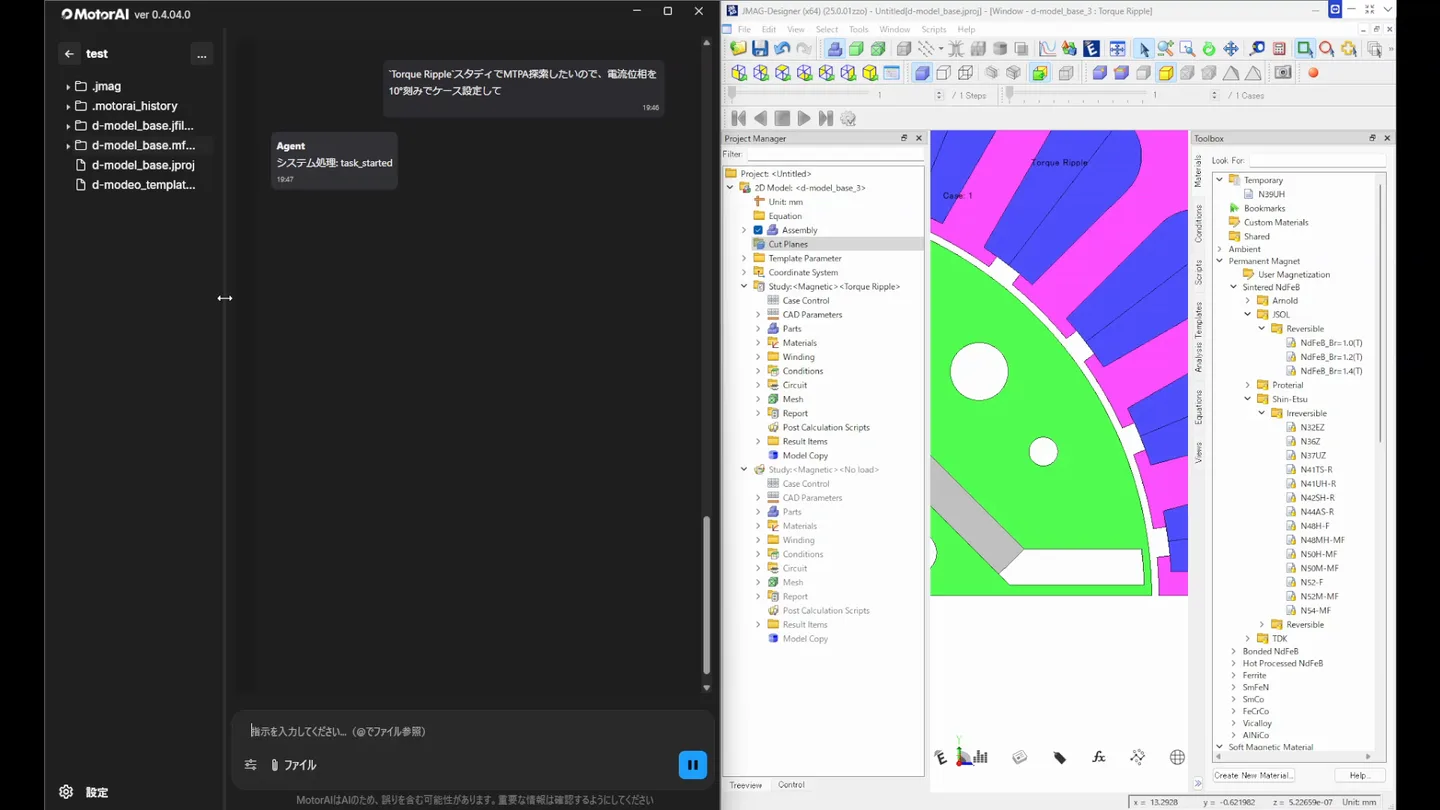

JMAG-Designerを操作し、解析ケースの設定、ソルバーの実行、結果の取得と比較を行います。解析を実行する前には確認を挟み、ケース設定だけで止めることもできます。

`Torque Ripple`スタディでMTPA探索したいので、電流位相を10°刻みでケース設定して

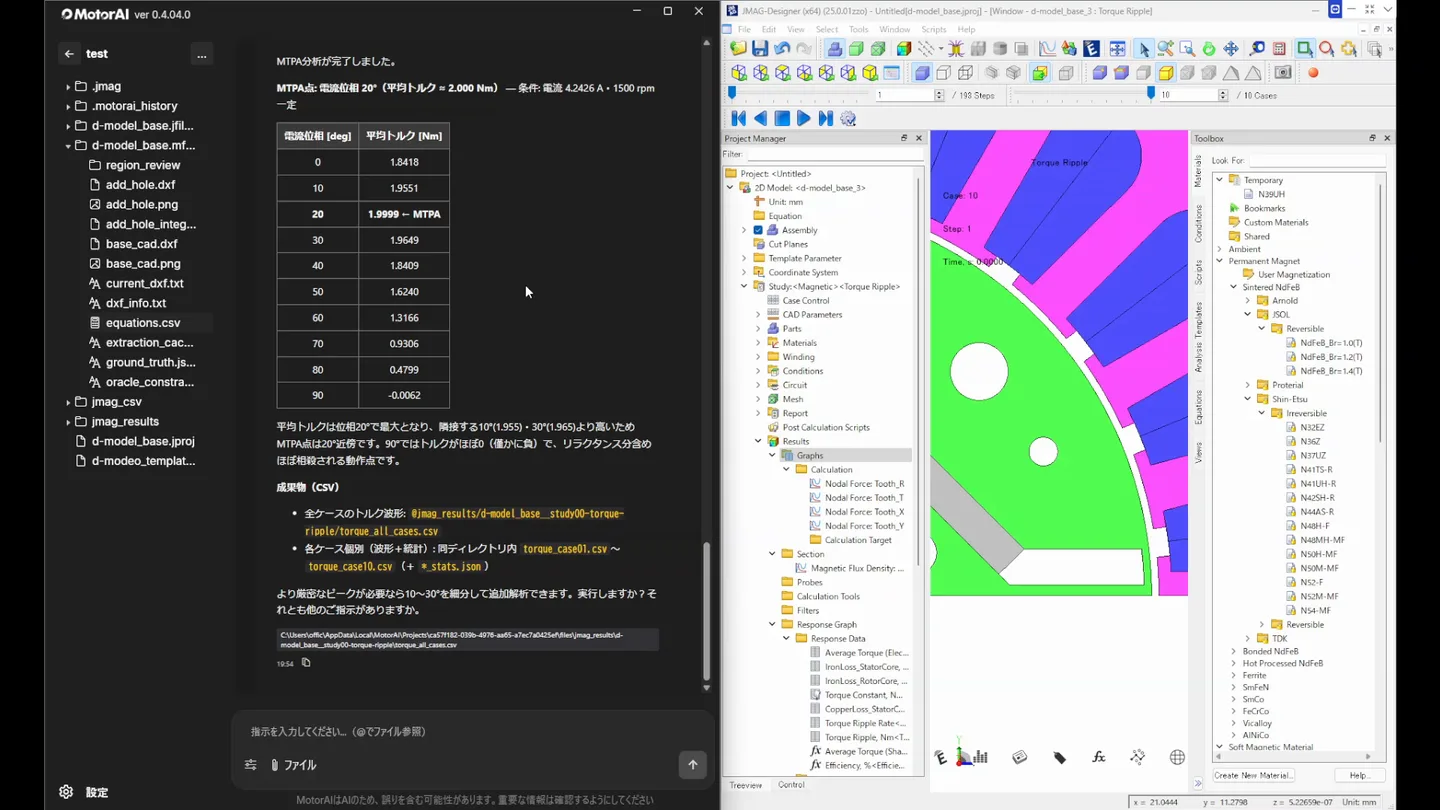

解析後は各ケースの平均トルクやトルクリップルを取得し、MTPA点を判定します。結果CSVとグラフを生成し、会話画面から確認できます。

JMAG公式スクリプトを検索して活用

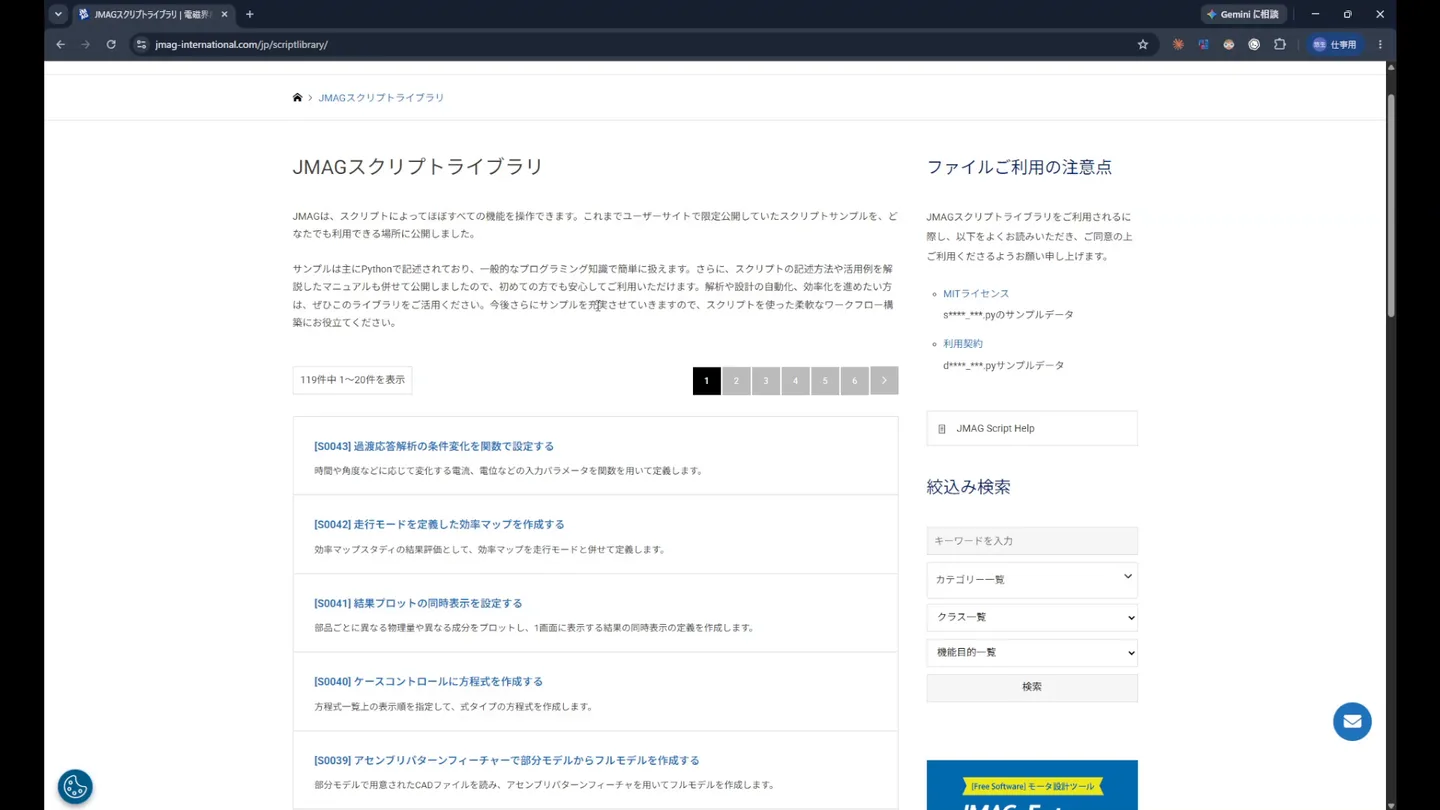

JMAG公式スクリプトのライブラリを内蔵しました。「この操作に使えるスクリプトはあるか」と尋ねると、該当するスクリプトを探し、内容を確認して操作に利用します。

日常の確認と記録をしやすく

設計作業で扱うファイルと会話履歴を、同じプロジェクト内で確認しやすくしました。

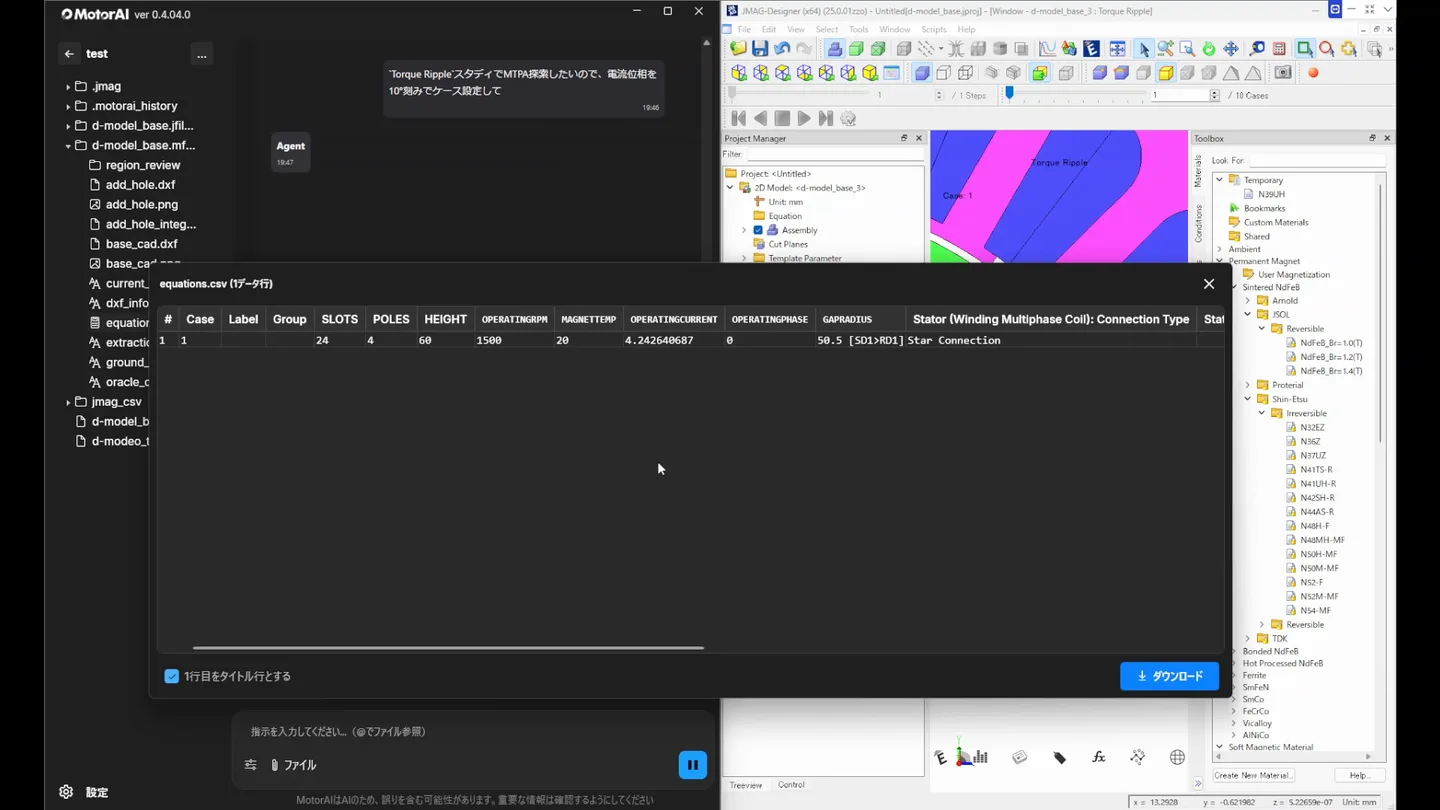

• CSVプレビュー：ファイルツリーからケース設定値などを表形式で確認できます。
• 会話履歴の保存：画像を含む会話をMHTML形式で保存し、ブラウザで閲覧できます。
• 外部フォルダ：既存フォルダを保存先に指定してプロジェクトを作成できます。
• ドラッグ＆ドロップ：ファイルやフォルダをプロジェクトへ追加できます。

主な改善と修正

• プロジェクト作成とJMAGプロジェクト読み込みの待ち時間を短縮しました。
• 会話履歴の表示、コピー、ファイル選択、処理中の進捗表示を改善しました。
• ライセンス認証、解析実行、プロジェクトファイル保護に関する不具合を修正しました。
• 最適化の前にディスク容量不足を検知し、解析途中の停止を防ぐようにしました。

v0.4.4は、JMAGをチャットから操作するための基盤を整えたアップデートです。設計者が確認するポイントを残しながら、形状変更と解析の往復を一つの対話から進められます。
